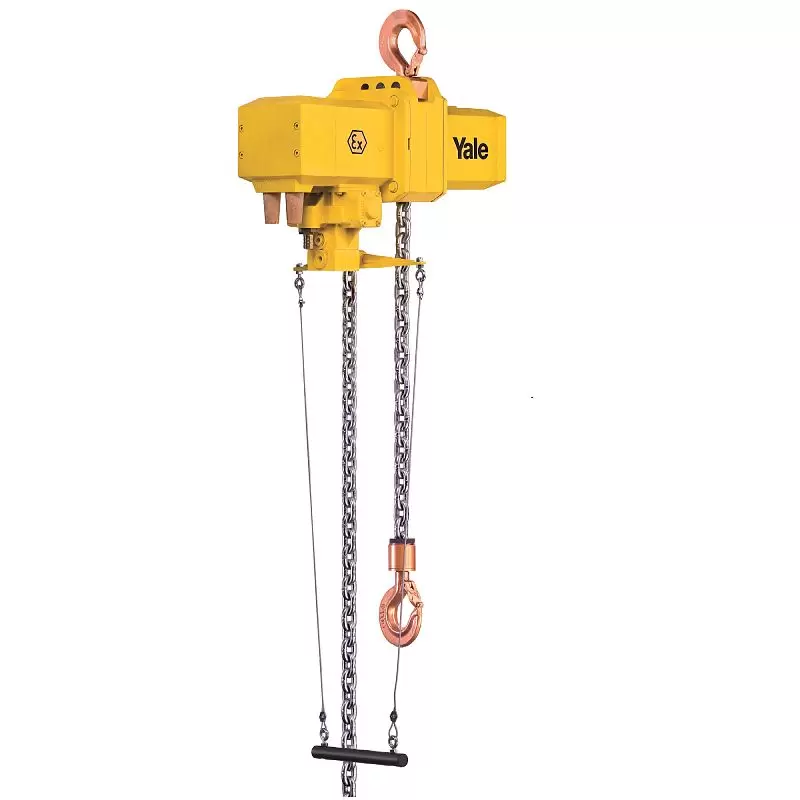

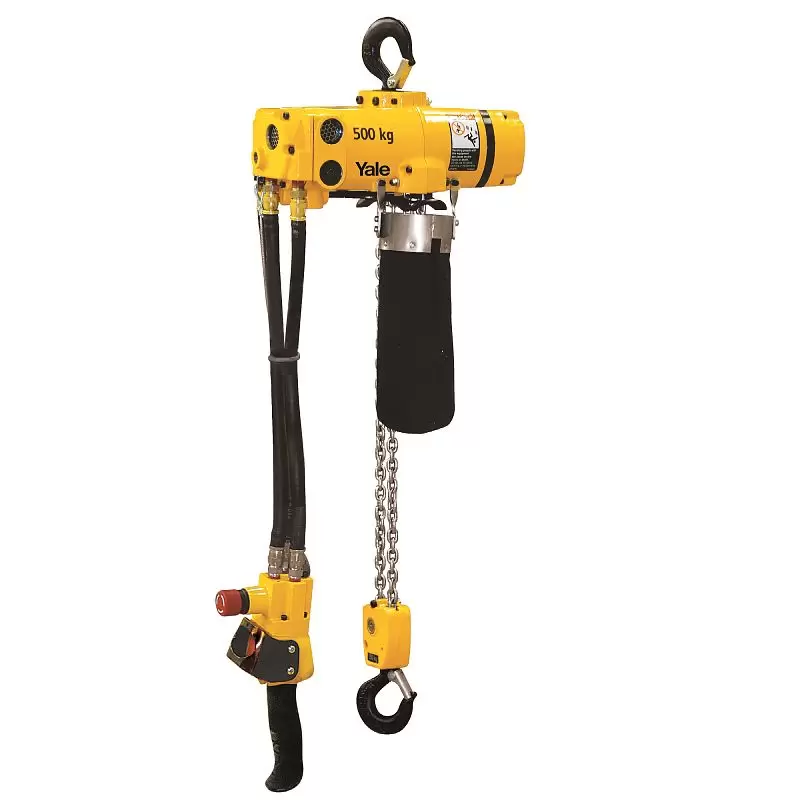

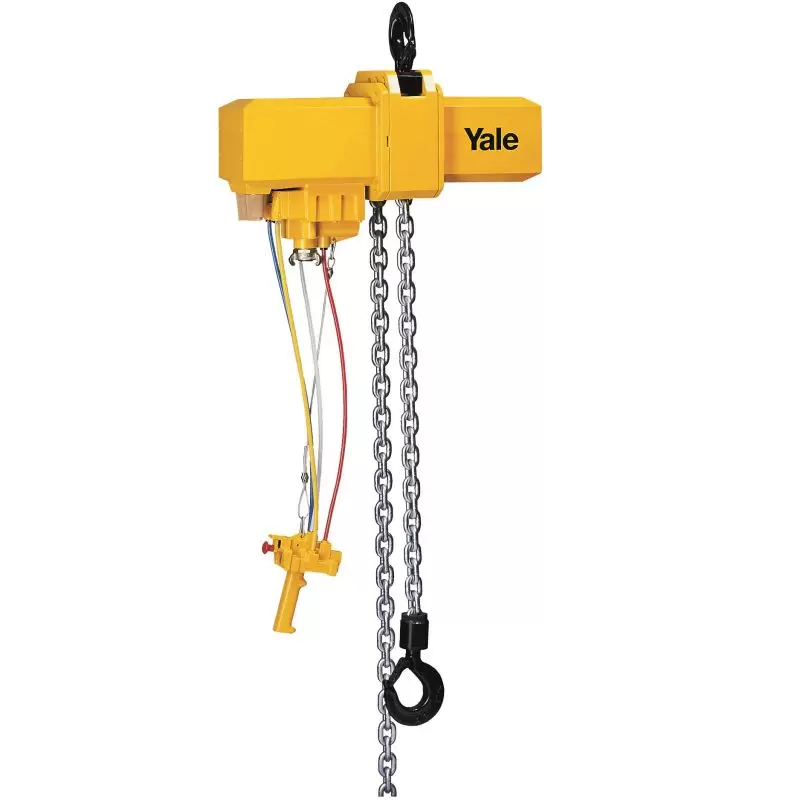

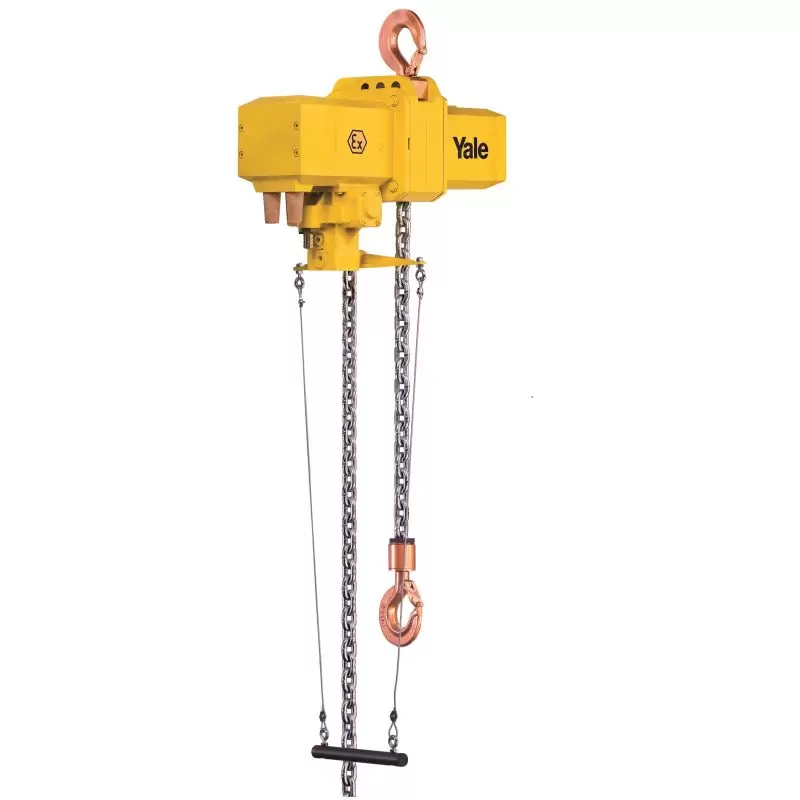

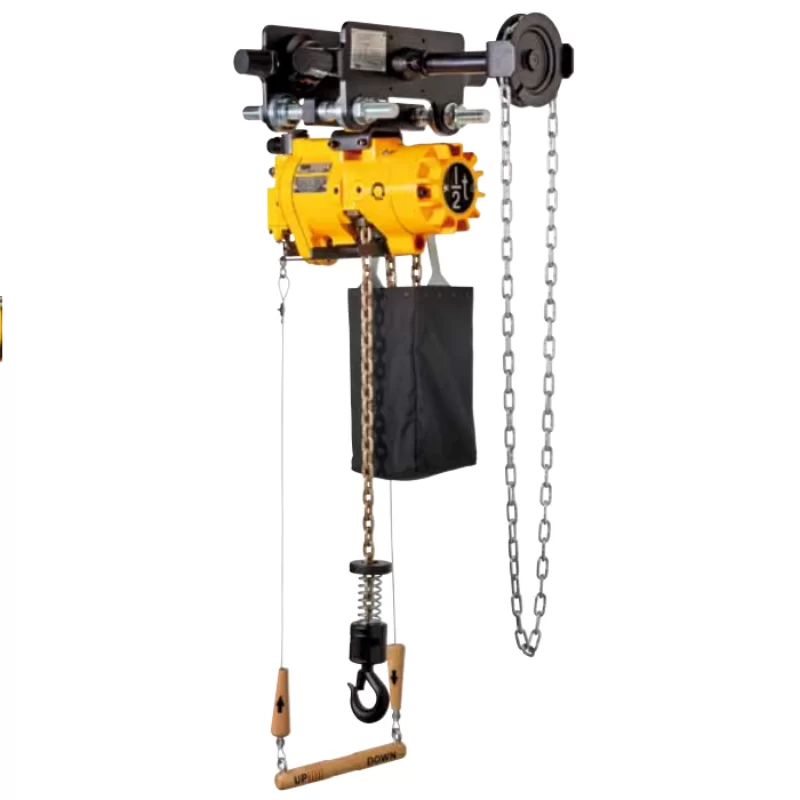

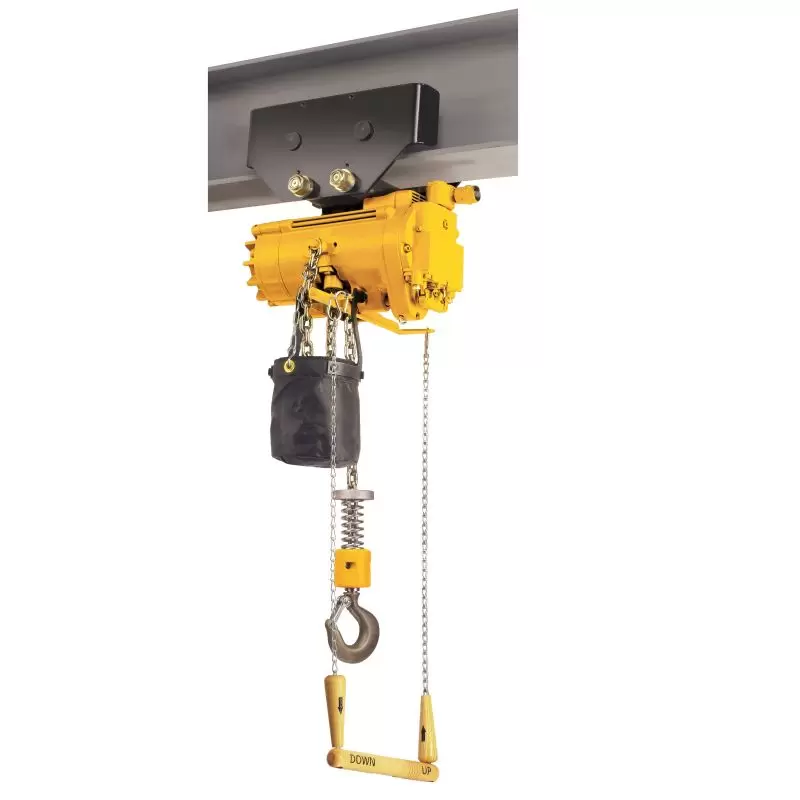

Images détaillées
Fonctionnalité
- Conception intégrée : Dispose d'un palan à chaîne pneumatique suspendu intégré pour des capacités de levage améliorées.
- Compact et léger : Conçu pour être de petite taille pour un transport et une installation faciles dans divers environnements.
- Fonctionnement efficace : Utilise un moteur à piston rotatif avec une capacité de charge 100% pour un fonctionnement continu.
- Caractéristiques de sécurité : Equipé de fins de course intégrés et d'un frein à disque automatique à réglage automatique pour plus de sécurité.
- Contrôle précis : Offre un contrôle extrêmement sensible avec arrêt d'urgence pour un positionnement précis de la charge.
- Construction durable : Le boîtier robuste mais léger garantit durabilité et transport facile.
Description du produit
Améliorez vos opérations de levage avec le palan à chaîne pneumatique Yale Mini CPA, doté d'un palan à chaîne pneumatique suspendu intégré pour une manutention polyvalente des matériaux. Conçu pour la durabilité et l'efficacité, ce mini palan à chaîne pneumatique offre un contrôle précis et une installation facile, ce qui le rend idéal pour diverses applications industrielles.
- Numéro de modèle : CPA
- Capacité: 125 kg à 980 kg
- Hauteur de levage maximale : 3-30 m
- Vitesse de levage : 2-11 m/min
- Vitesse de course horizontale : 18 m/min
- Pressions de travail : 5 – 7 bars
- Certification: CE, ISO
- Assistance personnalisée : Fabricant d'équipement d'origine (FEO), fabricant d'équipement d'origine (ODM)
| Modèle | Capacité en kg/ Nombre de chutes de chaîne | Classification
FEM/ISO | Vitesse de levage avec charge nominale ¹ m/min | Vitesse de levage sans charge ¹ m/min | Vitesse de descente avec charge nominale ¹ m/min | Consommation d'air tion avec charge nominale ¹ m³/min | Hisser moteur kW | Poids à élévateur standard (3 m) kg |
| CPA 1-13 | 125/1 | 1 Am/M4 | 13.1 | 17.1 | 11.3 | 0.9 | 0.4 | 15.4 |
| CPA 2-10 | 250/1 | 1 Am/M4 | 9.8 | 17.1 | 13.7 | 0.9 | 0.4 | 15.4 |
| CPA 5-5 | 500/2 | 1 Am/M4 | 4.6 | 7.9 | 6.7 | 0.9 | 0.4 | 17.2 |
| CPA 10-9 | 980/2 | 1 Bm/M3 | 8.5 | 16.2 | 14.9 | 2.1 | 1.33 | 27.7 |
¹ Valeurs pour une pression d'écoulement de 6,3 bars et une chute de réglage de 2 m. Les vitesses seront réduites en cas de longueur de réglage plus importante.
CPA 1- 13, CPA 2- 10 et CPA 5-5 longueur de tuyau max. 12 m, alimentation en air 3/8″ NPT, consommation d'air 0,9 m³/min.
CPA 10-9 longueur max. du tuyau 20 m, alimentation en air 1/2″ NPT, consommation d'air 2,1 m³/min.
Veuillez nous contacter pour des paramètres plus détaillés

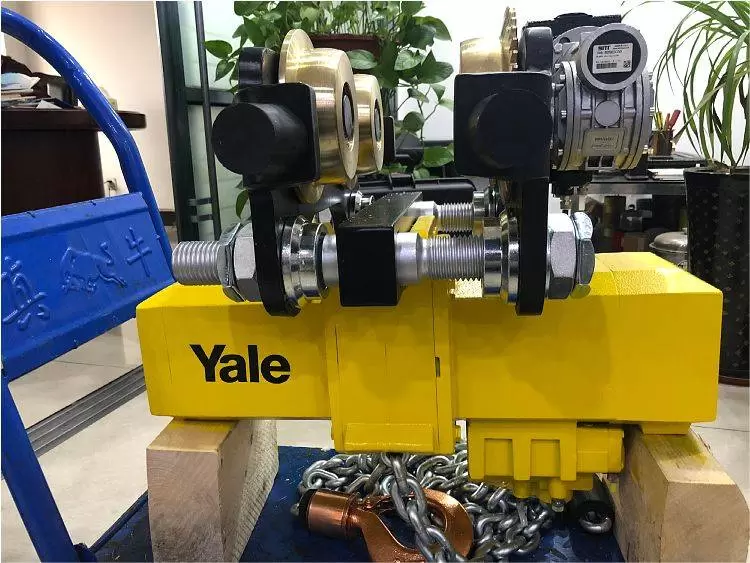

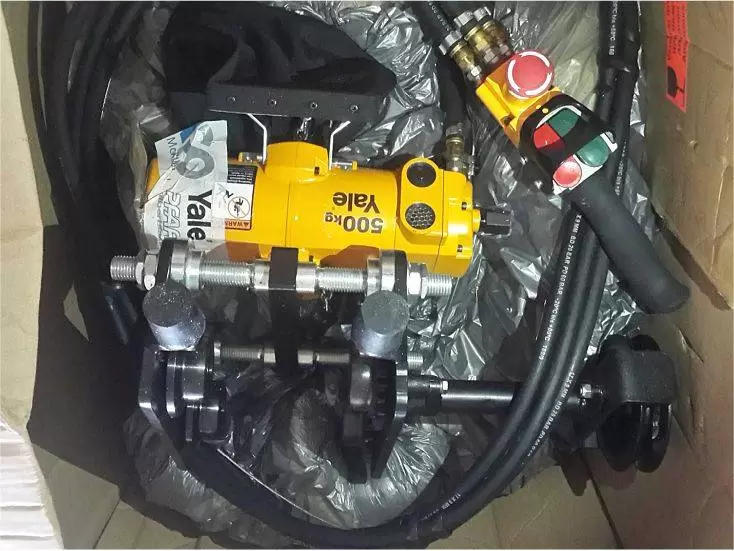

Application du produit
