Wie man einen Brückenkran auswählt: Tragfähigkeit, Spannweite und Belastungsklasse

Die Auswahl eines Brückenkrans ist nicht einfach eine Frage der Wahl der Tragfähigkeit aus einem Katalog. Zwei Krane mit der gleichen maximalen Tragfähigkeit können sich hinsichtlich Konstruktion, Hebezeugen, Motoren, Bremsen und erwarteter Lebensdauer stark unterscheiden.

Eine zuverlässige Spezifikation für einen Brückenkran muss das tatsächliche Lastspektrum, die Anzahl der Betriebszyklen, die Spannweite, die Hubhöhe, den Verfahrweg, die Umgebungsbedingungen und die erforderliche Positioniergenauigkeit berücksichtigen. Dieser Leitfaden erläutert, wie diese Faktoren zusammenwirken und welche Informationen ein Kranhersteller benötigt, um eine sichere und wirtschaftliche Lösung vorzuschlagen.

1. Ermitteln Sie die erforderliche Tragfähigkeit.

Die Nennkapazität des Krans muss die gesamte hängende Last abdecken – nicht nur das Nenngewicht des Werkstücks. Berücksichtigen Sie alle Gegenstände, die unterhalb des Hakens transportiert werden.

• Das schwerste Werkstück oder Maschinenteil
• Hebebänder, Schäkel und Hebeketten
• Spreizbalken, Greifer, Magnete oder andere Vorrichtungen unterhalb des Hakens
• Alle Befestigungselemente, die während des Anhebens angebracht bleiben.

Beispielsweise ergibt das Anheben eines 9.200 kg schweren Bauteils mit einem 500 kg schweren Traversenbalken und 300 kg Anschlagmitteln eine Gesamtlast von 10.000 kg. Die Kranauslegung allein anhand des Werkstückgewichts würde die tatsächliche Last unterschätzen.

Wichtig: Addieren Sie keinen willkürlichen Prozentsatz, um unsichere Lastdaten auszugleichen. Ermitteln Sie die tatsächliche maximale Traglast und lassen Sie einen qualifizierten Kraningenieur die angemessene Auslegungssicherheit bestimmen.

Die US-Arbeitsschutzbehörde OSHA definiert die Nennlast als die maximale Last, für die der Kran oder das Hebezeug konstruiert und gebaut wurde, wie auf dem Typenschild angegeben. OSHA gibt außerdem an, dass ein Kran nur im Rahmen einer autorisierten Prüfung über seine Nennlast hinaus belastet werden darf. Siehe OSHA 29 CFR 1910.179.

Falls die Last gelegentlich deutlich schwerer als üblich ist, geben Sie bitte beide Werte in der Angebotsanfrage an. Die maximale Last bestimmt die Tragfähigkeit, während die Verteilung von leichten, mittleren und schweren Lasten die Einstufung der Belastung beeinflusst.

2. Spannweite und Gebäudegeometrie messen

Die Kranspannweite ist üblicherweise der horizontale Abstand zwischen den Mittelpunkten der Kranbahnschienen. Sie entspricht nicht einfach der lichten Breite der Werkstatt.

Folgende Maße sollten gemessen oder anhand von Konstruktionszeichnungen bestätigt werden:

• Spannweite der Startbahnschienen (Mitte zu Mitte)
• Gesamtlänge der Start- und Landebahn
• Abstand vom Boden bis zur Oberkante des Geländers
• Abstand von der Oberkante der Schiene bis zum niedrigsten Hindernis auf dem Dach
• Erforderlicher Hakenansatz auf beiden Seiten
• Säulen, Kanäle, Beleuchtung, Rohre und andere Hindernisse
• Verfügbarer Zugang für Installation und Wartung

Größere Spannweiten erhöhen die Biegebeanspruchung, das Eigengewicht der Träger und die Radlasten. Eine längere Brücke kann daher einen tieferen Einzelträger oder eine Doppelträgerkonstruktion erfordern, selbst wenn die Tragfähigkeit unverändert bleibt.

Die Eignung des Gebäudes muss ebenfalls geprüft werden. Vorhandene Kranbahnträger, Stützen und Fundamente müssen gegebenenfalls von einem qualifizierten Statiker überprüft werden. Eine Erhöhung der Krankapazität ohne Überprüfung der Tragkonstruktion ist keine zulässige Modernisierungsstrategie.

Ein Beispiel aus verschiedenen Rechtsordnungen: Die OSHA (Arbeitsschutzbehörde der Vereinigten Staaten) empfiehlt einen Mindestabstand von 7,6 cm (3 Zoll) nach oben und 5,1 cm (2 Zoll) seitlich zwischen einem Kran und Hindernissen. Lokale Vorschriften und die Projektnormen haben stets Vorrang.

3. Hubhöhe und Kopffreiheit berechnen

Die Hubhöhe ist der vertikale Abstand, den der Haken zwischen seiner niedrigsten und höchsten Arbeitsposition zurücklegen muss. Die Durchfahrtshöhe ist der Platz, den Kran und Hebezeug oberhalb der höchsten Hakenposition einnehmen.

Vor der Auswahl eines Hebezeugs sollten Sie Folgendes definieren:

• Niedrigste erforderliche Hakenposition
• Höchste erforderliche Hakenposition
• Höhe vom Boden bis zur Startbahn
• Einschränkungen hinsichtlich Dach- und Wartungsfreiheit
• Tiefe von Gruben, Maschinen oder Prozessbehältern

Ein Seilzug mit geringer Bauhöhe oder ein optimierter Kran nach europäischer Bauart kann in bestehenden Gebäuden zusätzliche Hakenhöhe schaffen. In manchen Anlagen lassen sich durch die Gewinnung auch nur geringfügiger vertikaler Raummengen die weitaus höheren Kosten einer Dachaufstockung oder der Änderung der Tragkonstruktion vermeiden.

4. Wählen Sie die korrekte Kran-Einsatzklasse aus.

Die Tragfähigkeit gibt die maximal zulässige Last an. Die Belastungsklasse beschreibt, wie intensiv der Kran und seine Mechanismen voraussichtlich betrieben werden.

ISO 4301-1:2016 Krane und Mechanismen werden primär nach der Gesamtzahl der Arbeitszyklen während der spezifizierten Nutzungsdauer und dem Lastspektrum klassifiziert. Daher benötigen zwei 10-Tonnen-Krane unter Umständen unterschiedliche Motoren, Getriebe, Bremsen, Seile und Konstruktionen.

Für die Stellenklassifizierung benötigte Informationen

• Lifte pro Stunde
• Betriebsstunden pro Schicht
• Schichten pro Tag
• Betriebstage pro Jahr
• Erwartete Nutzungsdauer
• Prozentsatz der Hebevorgänge bei unterschiedlichen Lastniveaus
• Durchschnittliche Hubhöhe
• Erforderliche Hebe- und Fahrgeschwindigkeiten

Einfache Zyklusschätzung

Eine vorläufige Schätzung des Lebenszyklus kann wie folgt berechnet werden:

Aufzüge pro Stunde × Betriebsstunden pro Tag × Betriebstage pro Jahr × Auslegungslebensdauer

Für einen Kran, der 8 Hübe pro Stunde ausführt, 8 Stunden pro Tag, 250 Tage im Jahr und 15 Jahre lang in Betrieb ist:

8 × 8 × 250 × 15 = 240.000 Hubzyklen

Dies ist lediglich eine erste Schätzung. Der Ingenieur muss noch berücksichtigen, wie schwer die Lasten sind, wie weit sie transportiert werden und wie die einzelnen Mechanismen während eines kompletten Arbeitszyklus funktionieren.

Typische CMAA-Dienstklassen

Klasse	Allgemeines Serviceniveau	Typische Anwendung
A	Standby oder selten	Kraftwerke, Anlageninstallation und lange Stillstandszeiten
B	Leichte Bedienung	Reparaturwerkstätten und leichte Lagerhaltung
C	Mäßiger Service	Maschinenbau, Montage und allgemeine Fertigung
D	Schwerlastbetrieb	Schwerindustrie, Gießereien, Stahllagerung und Produktionsabwicklung
E	Schwerer Einsatz	Schrottplätze, Zementwerke und Hochfrequenz-Prozessanlagen
F	Kontinuierlicher Schwerlastbetrieb	Spezialkrane, die kontinuierlich nahe ihrer Nennkapazität arbeiten

Die obigen Kategorien stellen einen praktischen Überblick dar und ersetzen keine ingenieurtechnische Berechnung. Detaillierte Anforderungen sind enthalten in CMAA-Spezifikation Nr. 70Eine hilfreiche Branchenerklärung findet sich auch in Demags Artikel. Übersicht zur Kran- und Hebezeug-Betriebsklassifizierung.

5. Wählen Sie die Krankonfiguration.

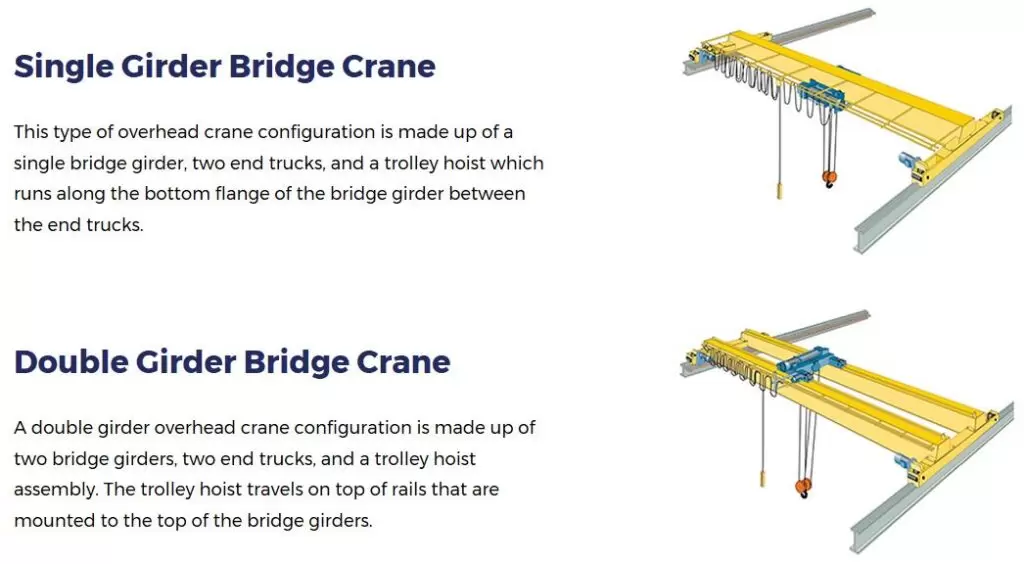

Einträger-Brückenkran

Ein Einträgerkran eignet sich häufig für leichte bis mittlere Tragfähigkeiten, moderate Spannweiten und Anwendungen, bei denen geringes Eigengewicht und niedrige Projektkosten Priorität haben. Der Hebezeug fährt üblicherweise unter dem Brückenträger hindurch.

Doppelträger-Brückenkran

Ein Zweiträgerkran wird üblicherweise dann eingesetzt, wenn das Projekt hohe Tragfähigkeiten, große Spannweiten, anspruchsvolle Aufgaben, große Hubhöhen oder spezielle Hebezeuge erfordert. Ein obenliegender Laufwagen ermöglicht eine größere Hakenhöhe und einen leichteren Zugang zu Wartungsplattformen.

Einen detaillierten Vergleich finden Sie im Bericht von KRC. Leitfaden für Einträger- vs. Zweiträger-Brückenkrane.

Hängekran

Ein Unterflur- oder Hängekran fährt unter der Kranbahnkonstruktion hindurch. Er ist dort nützlich, wo die Gebäudestruktur Hängekrane zulässt oder wo Bodenstützen die Produktion behindern würden.

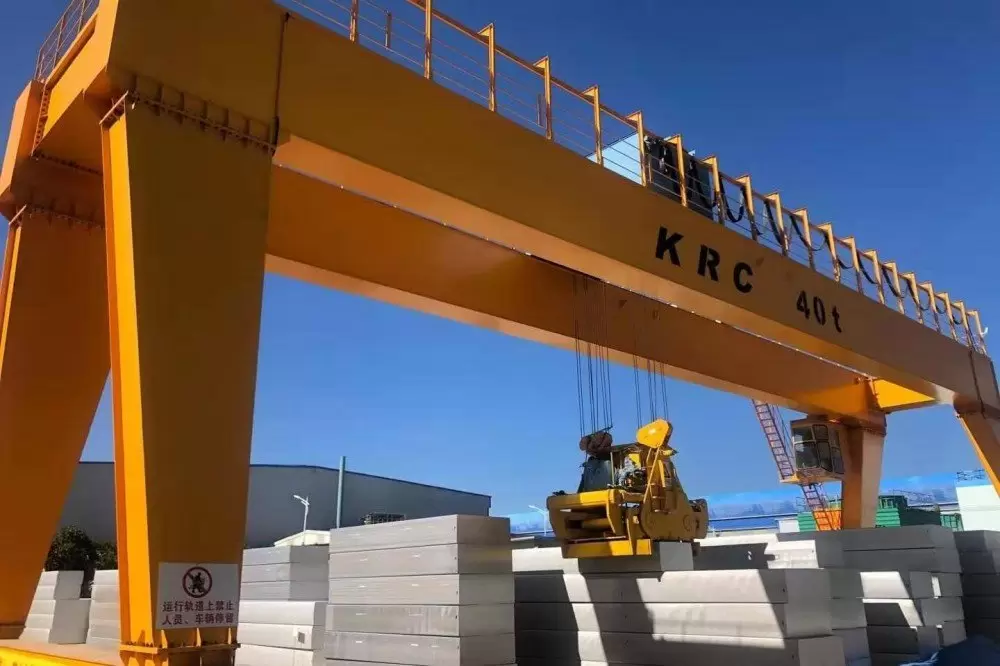

Portal- oder Halbportalkran

Ein Portalkran trägt seine Brücke auf Stützen, anstatt sich ausschließlich auf eine erhöhte Gebäuderampe zu stützen. Er wird häufig für Freigelände, Baustellen und Gebäude gewählt, die keine herkömmlichen Rampenlasten tragen können.

Siehe KRCs Europäische Portal- und Halbportalkranlösungen.

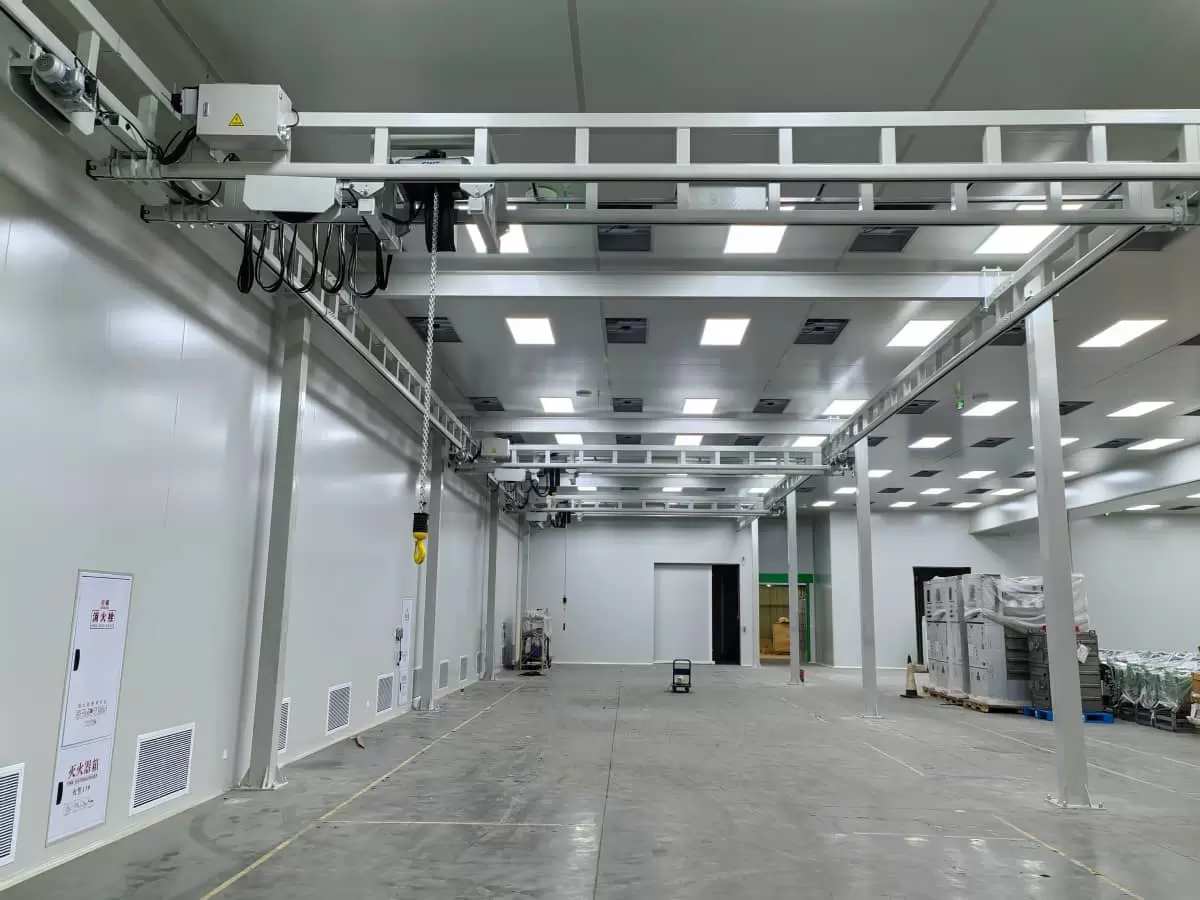

KBK Leichtkransystem

Für wiederkehrende Arbeitsgänge und leichtere Lasten kann ein modulares Kransystem effizienter sein als ein herkömmlicher Brückenkran. KRCs KBK Leichtkransysteme sind für Montagelinien, Produktionszellen und Arbeitsplatzlogistik vorgesehen.

6. Definition der Betriebsumgebung

Umgebungsbedingungen können die Anforderungen an Motoren, elektrische Gehäuse, Bremsen, Beschichtungen, Seile und Steuerungen verändern. Folgende Informationen sollten in der Spezifikation enthalten sein:

• Betrieb im Innen- oder Außenbereich
• Minimale und maximale Umgebungstemperatur
• Luftfeuchtigkeit, Regen, Schnee, Wind und Sonneneinstrahlung
• Staub, Dampf, Ölnebel oder ätzende Chemikalien
• Gefahrenzonen mit Gasen oder brennbarem Staub
• Hochtemperaturwerkstoffe oder geschmolzenes Metall
• Reinraum-, Lebensmittelverarbeitungs- oder Hygieneanforderungen
• Höhe und verfügbare Stromversorgung

Explosionsgeschützte Geräte müssen anhand der tatsächlichen Gefahrenbereichsklassifizierung, der Gas- oder Staubgruppe und der Temperaturklasse ausgewählt werden. „Explosionsgeschützt“ darf niemals als allgemeine Produktoption betrachtet werden.

Für Anwendungen mit Gefahrenpotenzial siehe KRCs Vergleich der ATEX-, IECEx- und GB-Zertifizierungen.

7. Beispiel für die Auswahl eines geeigneten Brückenkrans

Betrachten Sie eine Fertigungswerkstatt mit folgenden vorläufigen Anforderungen:

• Maximales Werkstückgewicht: 8,5 Tonnen
• Anschlagmittel und Hebebalken: 1,0 Tonnen
• Maximale Gesamtlast: 9,5 Tonnen
• Startbahnbreite: 18 Meter
• Erforderliche Hubhöhe: 8 Meter
• 6–10 Lifte pro Stunde
• Eine 8-Stunden-Schicht, 250 Tage pro Jahr
• Die meisten Ladungen liegen zwischen 3 und 6 Tonnen.
• Vereinzelt werden die Lifte nahe an der maximalen Kapazitätsgrenze ausgefahren
• Innenbereich, ungefährliche Umgebung

Ein 10-Tonnen-Kran mag allein aufgrund seiner Tragfähigkeit geeignet erscheinen. Bei der endgültigen Auswahl müssen jedoch auch die Lebensdauerzyklen, das Lastspektrum, die erforderlichen Geschwindigkeiten, die Kapazität der Kranbahn und die verfügbare Raumhöhe berücksichtigt werden.

Abhängig von diesen Berechnungen könnte der Konstruktionsvorschlag einen Einträgerkran als wirtschaftliche Lösung für mittlere Belastungen oder eine Zweiträgerkonstruktion vorsehen, wenn Hakenhöhe, Wartungszugang oder zukünftige Prozessanforderungen dies rechtfertigen. Die richtige Antwort ergibt sich aus dem gesamten Betriebsprofil – nicht allein aus der Tragfähigkeit.

8. Checkliste für Angebotsanfragen für Brückenkrane

Die Bereitstellung vollständiger Informationen bereits in der Angebotsphase reduziert den Aufwand für Nachbesserungen und führt zu einem präziseren Angebot.

• Maximale Gesamtlast
• Typische Last und Lastverteilung
• Spannweite und Startbahnlänge
• Erforderliche Hebehöhe
• Abmessungen zwischen Boden und Geländer sowie zwischen Geländer und Dach
• Fahrten pro Stunde und Schichten pro Tag
• Gewünschte Lebensdauer
• Hebe-, Laufkatzen- und Brückengeschwindigkeiten
• Innen- oder Außenbedingungen
• Details zu Temperatur, Staub, Korrosion und explosionsgefährdeten Bereichen
• Stromversorgung
• Handfernbedienung, Funkfernbedienung, Kabinen- oder automatisierte Steuerung
• Erforderliche Anbauteile und Hakenvorrichtungen
• Anwendbare nationale oder Projektstandards
• Gebäude- und Startbahnzeichnungen

Sicherheits- und Compliance-Überlegungen

Die Anforderungen an Krane variieren je nach Zuständigkeit und Anwendungsbereich. In den Vereinigten Staaten ASME B30.2 Umfasst die Konstruktion, Installation, den Betrieb, die Inspektion und die Wartung bestimmter oben laufender Brücken- und Portalkrane.

Die OSHA schreibt vor, dass die Nennlasten deutlich sichtbar gekennzeichnet sein müssen und dass Prüflasten 125% der Nennlast nicht überschreiten dürfen, sofern der Hersteller nichts anderes empfiehlt. Diese Bestimmungen dürfen nicht als Erlaubnis zum routinemäßigen Betrieb über der Nennkapazität ausgelegt werden.

Die endgültige Planung, Installation, Prüfung und Inbetriebnahme sollten gemäß den geltenden lokalen Vorschriften, Projektspezifikationen und Herstelleranweisungen erfolgen.

Abschluss

Die Auswahl eines effektiven Brückenkrans erfordert fünf miteinander verbundene Entscheidungen:

1. Ermitteln Sie die tatsächliche maximale Traglast.
2. Spannweite, Hubhöhe und Gebäudeabstände messen.
3. Berechnen Sie das Lastspektrum und die zu erwartenden Betriebszyklen.
4. Wählen Sie eine für die Aufgabe geeignete Kran- und Hebezeugkonfiguration.
5. Spezifizieren Sie Umwelt-, Kontroll- und Konformitätsanforderungen.

Ein unnötig überdimensionierter Kran erhöht die Bau- und Projektkosten. Ein unterdimensionierter Kran kann übermäßigen Verschleiß, Ausfallzeiten und Sicherheitsrisiken aufweisen. Die wirtschaftlichste Lösung ist diejenige, die exakt auf das tatsächliche Betriebsprofil abgestimmt ist.

Häufig gestellte Fragen

Welche Krankapazität sollte ich wählen?

Die Tragfähigkeit muss das schwerste Werkstück sowie alle Hebezeuge, Hebebalken und Anbauteile umfassen. Die Entscheidung darf nicht allein auf dem Gewicht des Werkstücks basieren.

Hat ein Kran mit höherer Tragfähigkeit automatisch eine höhere Einsatzklasse?

Nein. Kapazität und Belastungsklasse beschreiben unterschiedliche Anforderungen. Die Kapazität bezieht sich auf die maximale Last, während die Belastungsklasse Betriebszyklen, Lastspektrum und Nutzungshäufigkeit berücksichtigt.

Wann sollte ich einen Zweiträgerkran wählen?

Zweiträgerkrane werden üblicherweise hinsichtlich höherer Tragfähigkeiten, größerer Spannweiten, anspruchsvoller Einsatzbedingungen, verbesserter Hakenhöhe, Wartungszugänglichkeit oder spezieller Anbauteile bewertet. Die endgültige Auswahl erfordert eine projektspezifische Planung.

Welche Informationen werden für ein Angebot für einen Brückenkran benötigt?

Geben Sie maximale und typische Lasten, Spannweiten, Hubhöhen, Bahnlängen, Betriebsfrequenzen, Umgebungsbedingungen, Geschwindigkeiten, Steuerungen, Stromversorgung und verfügbare Gebäudezeichnungen an.

Kann ein vorhandener Kran auf eine höhere Tragfähigkeit aufgerüstet werden?

Erst nachdem Kran, Kranbahn, Tragkonstruktion und zugehörige Mechanismen vom Hersteller oder einem qualifizierten Ingenieur geprüft wurden, muss der umgebaute Kran gemäß den geltenden Anforderungen getestet und ordnungsgemäß gekennzeichnet werden.
