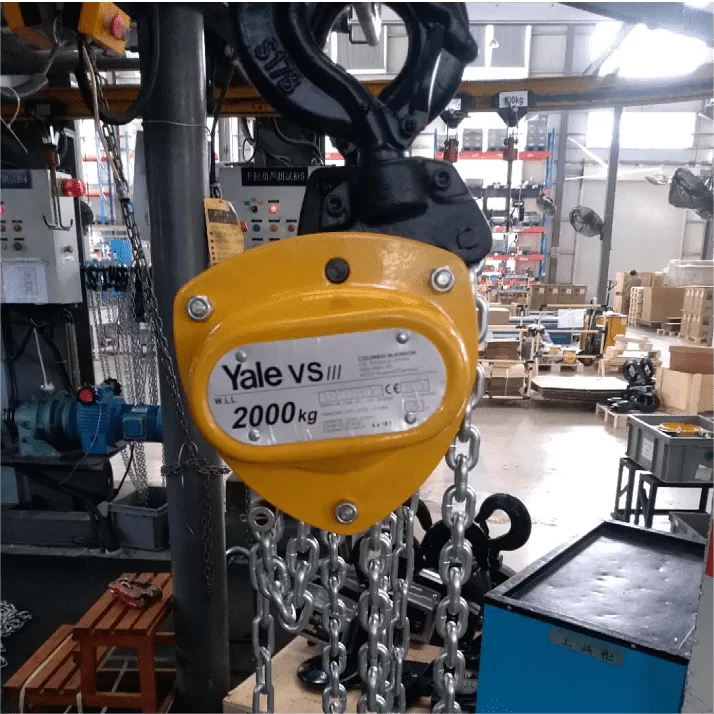

Images détaillées
Fonctionnalité
1. Des boulons solides entre les plaques latérales et le couvercle du boîtier ainsi que le couvercle du volant renforcé assurent une stabilité accrue.
2. Les rouleaux de guidage usinés avec précision assurent le bon fonctionnement de la chaîne de charge.
3. Des roulements de haute qualité pour la boîte de vitesses, les plaques latérales et la poulie de la chaîne de charge permettent une longue durée de vie.
4. Les pièces de frein et les rouleaux de guidage zingués et chromés jaune garantissent une protection accrue contre la corrosion.
5. Chaîne de charge galvanisée en standard pour une protection supplémentaire contre la corrosion.

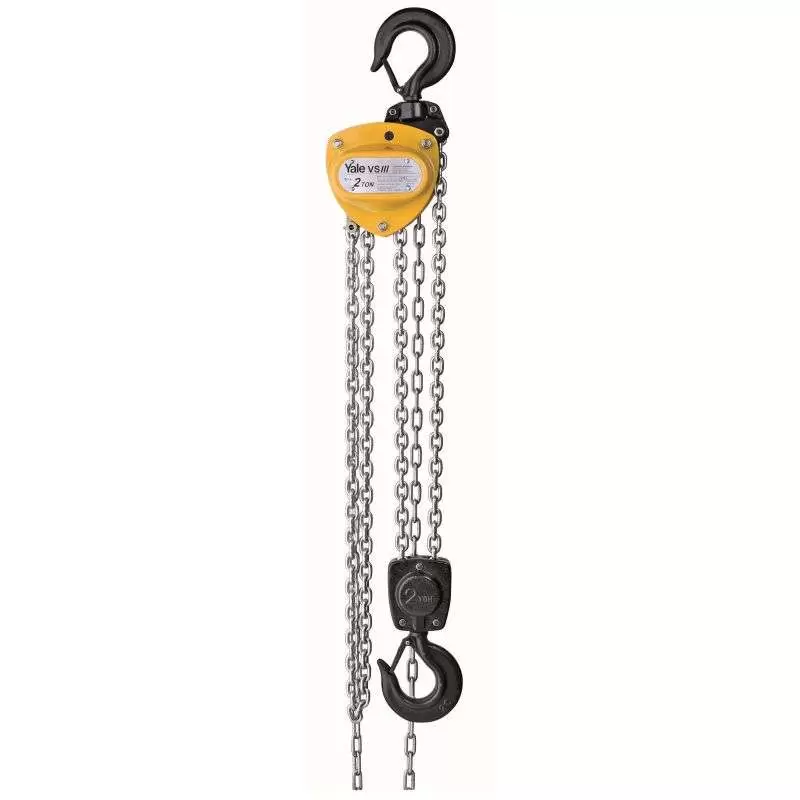

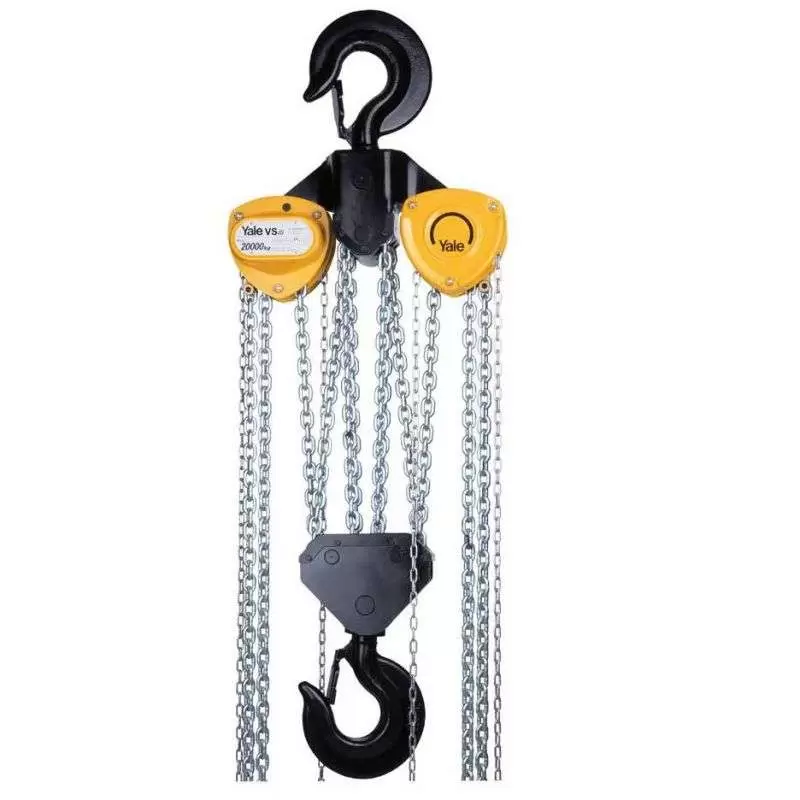

Description du produit
La hauteur hors tout extrêmement faible permet une utilisation optimale de la hauteur libre disponible. Le boîtier en acier embouti entièrement fermé permet également une utilisation en extérieur. Le guide-chaîne manuel amélioré empêche l'inclinaison ou le blocage de la chaîne manuelle, ce qui permet un fonctionnement fluide de la chaîne. Des roulements de haute qualité sur les plaques latérales, le réducteur et la poulie de la chaîne de levage assurent un fonctionnement fluide de la chaîne de levage et du pignon d'entraînement.
Les forces manuelles optimisées établissent des normes pour une utilisation facile.
Les crochets sont équipés de loquets de sécurité robustes et peuvent pivoter à 360°
Modèle | N° d'art. | Capacité
en kg/ Nombre de chutes de chaîne | Chaîne
dimensions dxp en mm/ conception | Portance par 1 m
chaîne à main révision mm | Poignée de traction
à WLL daN | Poids
à levage standard (3 m) kg |
VSIII 0,25/1 | N04200123 | 250/1 | 4 x 12 – T | 50 | 20 | 4.9 |
VSIII 0,5/1 | N04200124 | 500/1 | 5 x 15 – T | 26 | 21 | 9.0 |
VSIII 1,0/1 | N04200125 | 1000/1 | 6 x 18 – T | 24 | 24 | 11.5 |
VSIII 1,5/1 | N04200134 | 1500/1 | 8 x 24 – T | 17 | 30 | 17.5 |
VSIII 2,0/1 | N04200126 | 2000/1 | 8 x 24 – T | 19 | 32 | 19.0 |
VSIII 2,0/2 | N04200127 | 2000/2 | 6 x 18 – T | 15 | 29 | 17.3 |
VSIII 3,0/1 | N04200128 | 3000/1 | 10 x 30 – T | 12 | 40 | 31.0 |
VSIII 3,0/2 | N04200129 | 3000/2 | 8 x 24 – T | 10 | 37 | 27.0 |
VSIII 5,0/2 | N04200130 | 5000/2 | 10 x 30 – T | 8 | 41 | 4.0 |
VSIII 10/4 | 192039383 | 10000/4 | 10 x 30 – T | 2.84 | 37 | 78.5 |
VSIII 20/8 | 192039384 | 20000/8 | 10 x 30 – T | 1.42 | 44.5 | 197 |
VSIII 30/12 | 192039385 | 30000/12 | 10 x 30 – T | 0.83 | 46.3 | 268 |
VSIII 50/18 | 192039386 | 50000/18 | 10 x 30 – T | 0.56 | 53.6 | 540 |
